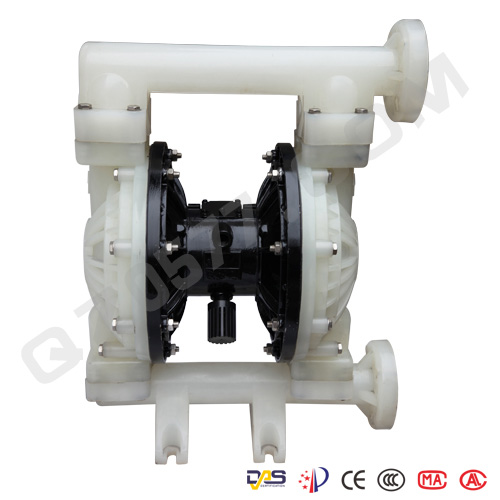

工程塑料隔膜泵性能參數

作者：來源：更新時間：2021-6-29 16:04:44 點擊次數：

工程塑料隔膜泵性能參數

號	最大流量	吸程	最高揚程	最大允許通過顆粒直徑	最大供氣壓力(MPa)
號	(m3/h)	(m)	(m)	(mm)	最大供氣壓力(MPa)
QBY-10	0.8	5	50	1	0.7
QBY-15	1	5	50	1	0.7
QBY-25	2.4	7	50	2.5	0.7
QBY-40	8	7	50	4.5	0.7
QBY-50	12	7	50	8	0.7
QBY-65	16	7	50	8	0.7
QBY-80	24	7	50	10	0.7
QBY-100	30	7	50	10	0.7

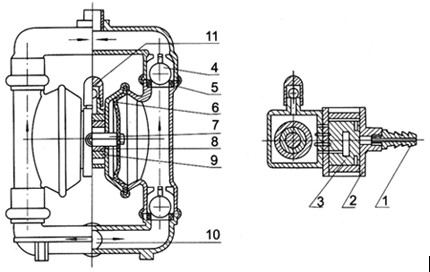

QBY系列工程塑料隔膜泵結構圖

1	進　氣　口	4	圓　球	7	連　桿	10	泵進口
2	配氣閥體	5	球　座	8	連桿銅套	11	排氣口
3	配　氣　閥	6	隔　膜	9	中間支架

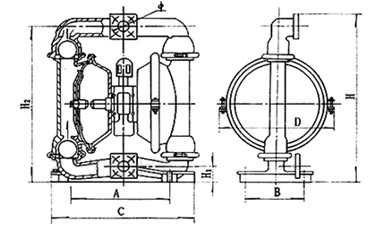

工程塑料隔膜泵安裝尺寸

型號	A	B	C	D	H	H1	H2	Φ	底肢	泵進口尺寸	泵出口尺寸	進氣口	重量
型號	A	B	C	D	H	H1	H2	Φ	螺栓	泵進口尺寸	泵出口尺寸	外徑	(kg)
QBY-10	140	-	180	150	225	18	200	-	Φ8	3/8’(絲扣)	3/8’(絲扣)	8	7
QBY-15	140	-	180	150	225	18	200	-	Φ8	1/2’(絲扣)	1/2’(絲扣)	8	7
QBY-25	220	170	365	200	480	45	460	-	Φ10	1’(絲扣)	1’(絲扣)	10	20
QBY-40	220	170	365	250	480	45	460	-	Φ10	11/2’(絲扣)	11/4’(絲扣)	10	24
QBY-50	340	230	570	340	740	80	700	110	Φ12	2’(法蘭)	2’(法蘭)	14	50
QBY-65	340	230	570	340	740	80	700	110	Φ12	21/2’(法蘭)	21/2’(法蘭)	14	56
QBY-80	360	240	600	450	900	105	860	175	Φ14	3’(法蘭)	3’(法蘭)	16	70
QBY-100	360	240	600	450	930	105	860	750	Φ14	4’(法蘭)	4’(法蘭)	16	78

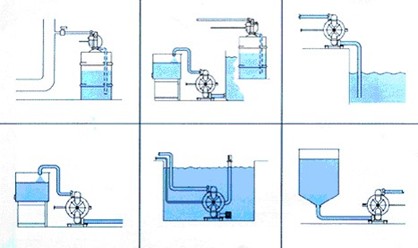

工程塑料隔膜泵安裝圖
