氣動隔膜泵因其功能強大，因此氣動隔膜泵也被應用在越來越多的領域中，在化工、噴涂、陶瓷、廢水處理、建設、排污等工廠企業都可以看到它的身影。本文我們主要是為大家介紹一下氣動隔膜泵的組成結構、零件。

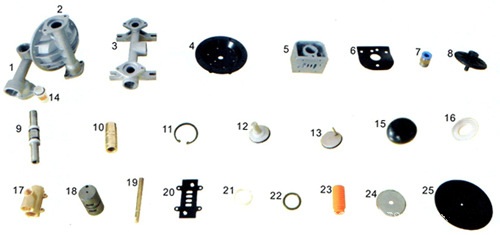

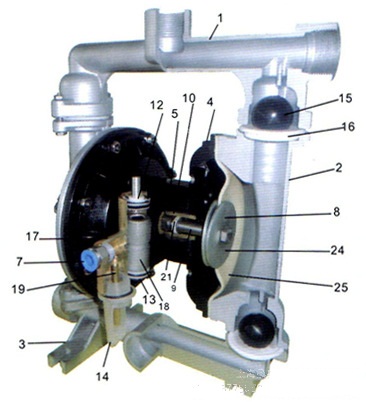

氣動隔膜泵主要由氣馬達、液流體蓋、隔膜組件、球閥組件、進出液管、消聲器等部件構成。
1、氣馬達：主要由馬達體、主閥、換向閥三部分組成。改部分是將壓縮空氣的能量轉化為往復運動的動能的裝置，為隔膜泵基本也是主要的一個組成部分。
2、流體蓋：與馬達體（或氣蓋）相組合形成腔體。
3、隔膜組件：有隔膜連桿、隔膜墊片、隔膜螺栓及相應的O型密封圈、隔膜組成。隔膜將腔體隔開為氣腔與流腔，隔膜組件在氣馬達的作用下往復運動，使氣腔與流體腔之間形成壓力差。
4、球閥組件：由球和球座等及相應的O型密封圈組成。起單向閥作用。
5、進出液管：僅起流體在泵體內進與出的管道作用。
6、消聲器：起降低泵工作時所產生的噪音作用。
