電動隔膜泵型號參數
作者：龍之谷 來源：www.www.bootsor.com 更新時間：2020-4-23 10:33:59 點擊次數：
DBY系列電動隔膜泵泵本身無軸封，使用壽命大大延長。不需灌引水，自吸能力達7米以上。氯丁橡膠、氟橡膠、丁晴橡膠材質隔膜，完全可以滿足不同用戶的要求。DBY電動隔膜泵可用于油罐車、油庫、油品裝卸；在儀表中設置使增減負荷都必須在一段時間內才能完成,隔膜泵在運行中,潤滑油壓力應不低于壓力聯鎖值(0115MPa),
部分電動隔膜泵型號參數：
DBY-10型電動隔膜泵參數：
流量0.5m3/h;
吸程3m;
揚程30m;
出口壓力3Kgf/c㎡；
電機功率0.55kw;
鑄鐵使用溫度90℃；
不銹鋼使用溫度150℃；
進出口尺寸3/8絲扣；
重量50kg;
DBY-15型電動隔膜泵參數：
流量0.75m3/h;
吸程3m;
揚程30m;
出口壓力3Kgf/c㎡
電機功率0.55kw;
鑄鐵使用溫度90℃
不銹鋼使用溫度150℃
進出口尺寸1/2絲扣
重量50kg;
DBY-25型電動隔膜泵參數：
流量3.5m3/h;
吸程4m;
揚程30m;
出口壓力3Kgf/c㎡
電機功率1.5kw;
鑄鐵使用溫度90℃
不銹鋼使用溫度150℃
進出口尺寸1絲扣；
重量170kg;
DBY-40型電動隔膜泵參數：
流量4.5m3/h;吸程4m;揚程30m;
出口壓力3Kgf/c㎡；
電機功率1.5kw;
鑄鐵使用溫度90℃；
不銹鋼使用溫度150℃；
進出口尺寸進口11/2出口11/4絲扣；
重量170kg;
DBY-50型電動隔膜泵參數：
流量6.5m3/h;
吸程4.5m;
揚程30m;
出口壓力3Kgf/c㎡
電機功率3.0kw;
鑄鐵使用溫度90℃
不銹鋼使用溫度150℃
進出口尺寸50mm法蘭
重量300kg;
DBY-65型電動隔膜泵參數：
流量8m3/h;
吸程4.5m;
揚程30m;
出口壓力3Kgf/c㎡；
電機功率3.0kw;
鑄鐵使用溫度90℃；
不銹鋼使用溫度150℃；
進出口尺寸65mm法蘭；
重量300kg;
DBY-80型電動隔膜泵參數：
流量16m3/h;
吸程5m;
揚程30m;
出口壓力3Kgf/c㎡；
電機功率5.5kw;
鑄鐵使用溫度90℃；
不銹鋼使用溫度150℃；
進出口尺寸80mm法蘭；
重量400kg;
DBY-100型電動隔膜泵參數：
流量20m3/h;
吸程5m;
揚程30m;
出口壓力3Kgf/c㎡；
電機功率5.5kw;
鑄鐵使用溫度90℃；
不銹鋼使用溫度150℃；
進出口尺寸100mm法蘭；
重量400kg;
電動隔膜泵性能參數
| 型號 | 泵 | 流量M3/h | 揚程 M | 吸程 M | 配備功率 KW | 使用溫度℃ | 配備減速機型號 | |||
| 進口 | 出口 | 鑄鐵 | 不銹鋼 | 鋁合金 | ||||||
| DBY-10 | 絲扣 | 3/8" | 0.5 | 40 | 3 | 0.55 | 100 | 150 | 80 | XWD0.55-2-35 |
| DBY-15 | 絲扣 | 1/2" | 0.75 | 40 | 3 | 0.55 | 100 | 150 | 80 | XWD0.5-2-35 |
| DBY-25 | 25 | 25 | 3.5 | 40 | 4 | 1.5 | 100 | 150 | 80 | XLD1.5-3-35 |
| DBY-40 | 40 | 40 | 4.5 | 40 | 4 | 2.2 | 100 | 150 | 80 | XLD1.5-3-35 |
| DBY-50 | 50 | 50 | 6.5 | 40 | 4.5 | 4 | 100 | 150 | 80 | XLD2.2-3-35 |
| DBY-65 | 65 | 65 | 8 | 40 | 4.5 | 4 | 100 | 150 | 80 | XLD2.2-3-35 |
| DBY-80 | 80 | 80 | 16 | 40 | 5 | 5.5 | 100 | 150 | 80 | XLD3-3-35 |
| DBY-100 | 100 | 80 | 20 | 40 | 5 | 5.5 | 100 | 150 | 80 | XLD3-3-35 |

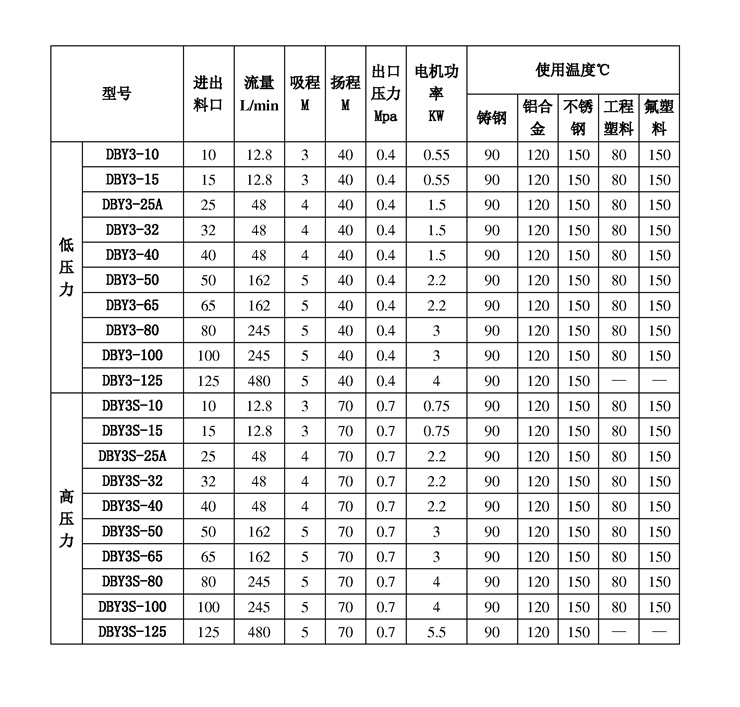

第三代DBY電動隔膜泵參數表
隔膜泵口徑的選擇
隔膜泵口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對隔膜泵進行Cv計算，并提供隔膜泵設計說明書。
從隔膜泵的Cv計算到閥的口徑確定，一般需經以下步驟:
1)計算流量的確定。現有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin.
2)閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。
3)計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin.
4)選用Cv。根據Cmax,在所選擇的產品標準系列中選取>Cmax且與其最接近的一級C.
5)隔膜泵開度驗算。一般要求最大計算流量時的開度≯90%，最小計算流量時的開度≮10%。
6)隔膜泵實際可調比的驗算。一般要求實際可調比≮10。
7)閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。
