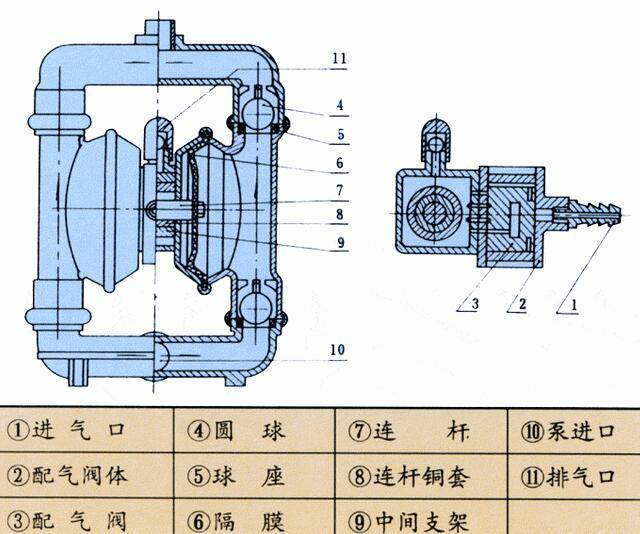

氣動隔膜泵分解圖

氣動隔膜泵分解圖

氣動隔膜泵分解圖

　　1、上蓋和下蓋

　　本產品配有上下蓋，適用于同時輸送兩種介質。出口位于中間。該產品采用低脈沖生產，設計有三段，便于安裝靈活方便。

　　2、四螺栓連接

　　四螺栓連接使密封性能出色。憑借最佳的自吸能力，氣動隔膜泵的空氣消耗降至最低。

　　3、流體室

　　流體室由優質材料制成，具有增強的結構強度。即使在惡劣環境下使用，我們的產品也可以長期使用。

　　4、氣動馬達

　　氣動馬達可以由鋁合金或不銹鋼制成。此外，我們還提供一體式塑料氣動馬達。

　　5、硬件

　　為避免生銹和腐蝕，我們?yōu)榇髓T鐵隔膜泵選擇不銹鋼五金件。因此，將來的維護更容易。

　　6、閥球

　　氣動隔膜泵的閥球采用特殊機器進一步加工，精度高，防漏性能優異。

　　7、先導空氣閥

　　先導氣閥采用改性材料制成，具有良好的耐腐蝕性和自潤滑性。空氣閥沒有死點。閥門不需要潤滑，消耗的空氣更少。

　　8、連桿

　　連桿采用＃321不銹鋼制造，具有良好的耐腐蝕性，耐磨性和自潤滑性。特別研磨，表面具有較低的摩擦系數。

　　9、隔膜保護塊

　　鋁合金或不銹鋼隔膜保護塊采用一體化結構設計。它有效地防止液體泄漏。此外，塑料隔膜保護塊內襯網狀不銹鋼板，耐高溫和耐高壓。

　　10、隔膜

　　可以精確計算移動距離。采用進口材料制成，氣動隔膜泵的隔膜應力降至最低，延長了使用壽命。
